JingHongYi PCB (HK) Co., Limited

PCB flessibile a 3 strati

PCB flessibile a 3 strati

Tipo di pagamento: L/C,T/T,D/P,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,CIF,EXW,FCA,CPT,CIP
Quantità di ordine minimo: 1 Piece/Pieces

Aggiungi al carrello

Informazioni basilari

    Surface Treatment: Immersion Gold

    Type: Three-layer Rigid-flex PCB

    Application: Medical Equipment

    Size: 40.5 * 62mm

    Tolerance: ± 0.03mm

    Process Requirements: Green Oil Solder Mask, White Character, Through-hole Plate

Additional Info

    Pacchetto: Vaccum Package

    produttività: 10000

    marchio: JHY PCB

    Trasporti: Ocean,Air

    Luogo di origine: Cina

    Certificati : ISO9001

Descrizione del prodotto


Applicazione : attrezzatura medica
Tipo : PCB rigido rigido a tre strati
Dimensioni : 40,5 * 62 mm
Tolleranza : ± 0,03 mm
Spessore del prodotto finito : piastra flessibile 0,11 mm ± 0,03 mm, piastra rigida 1,58 mm ± 0,1 mm
Requisiti di processo : maschera per saldatura a olio verde, carattere bianco, piastra a foro passante
Trattamento superficiale : Immersion Gold

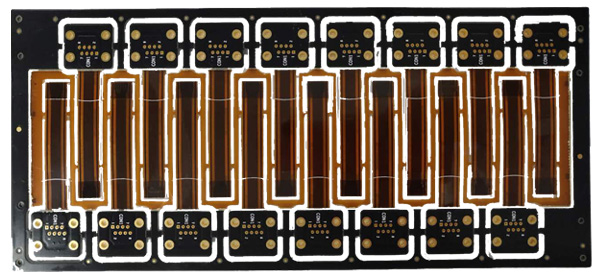

3 Layer Rigid Flexible PCB

Nome : PCB flessibile rigido a 3 strati
Strati : tre
Materiale base : adesivo ar
Materiale isolante : resina organica
Spessore di isolamento : piastra sottile
Tecnologia di lavorazione : foglio calandrato
Materiale di rinforzo : fibra di vetro
Classe di reazione al fuoco : 94-V0
Spessore della lamina di rame : 18 μ m (0,5oz)

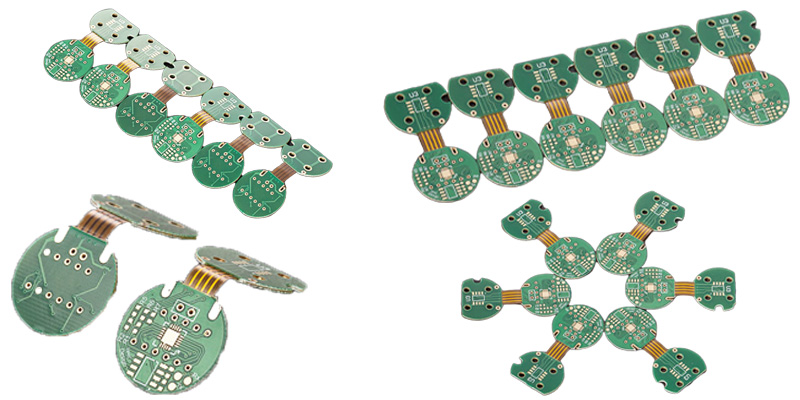

3-layer Rigid-flex PCB

Piastra di base : FR4 TG170
Spessore del bordo : 0,65 mm
Numero strato : 3
Larghezza minima della linea e distanza della linea dello strato interno : 0,1 / 0,1 mm
Larghezza minima della linea dello strato esterno : 0,12 / 0,12 mm
Apertura minima : 0,2 mm
Spessore rame finito : 1 oz
Trattamento di superficie : ENIG

3 Layer Rigid-flex PCB and Stack up

PCB flessibile a 3 strati e stack up

Ciò che è razionale è reale e ciò che è reale è razionale : Georg Wilhelm Friedrich Hegel.

Il PCB è ampiamente utilizzato nei nostri elettrodomestici, macchinari e attrezzature per la produzione industriale. Tuttavia, in generale, PCB si riferisce a PCB rigido. Sebbene il PCB rigido sia il più utilizzato, ma con diversi scenari applicativi e requisiti funzionali, è emerso anche un circuito stampato rigido-flessibile .

Il PCB rigido-flessibile è stato ampiamente utilizzato e sviluppato, il che è inseparabile dalle sue prestazioni superiori.

Con lo sviluppo della progettazione PCB e della tecnologia di produzione, ci sono stati PCB rigidi a doppia faccia rigidi, PCB a flessione rigida multistrato (3 strati, 4 strati, 5 strati, 6 strati, 8 strati, 10 strati, 12 strati, 14 strati), ecc.

Che cos'è "Rigid-Flex PCB"?


Il circuito Rigid-Flex è costituito da una combinazione di un materiale flessibile PI inserito tra strati rigidi epossidici FR4 o Polyimide.

I circuiti stampati Rigid-Flex sono composti da una combinazione di circuiti stampati rigidi e flessibili collegati in modo permanente tra loro.

La perforazione e la placcatura vengono elaborate in tutte le aree sandwich.

Flex-Rigid PCB è una buona soluzione per un'applicazione dinamica. L'intero costo può essere redditizio e aumentare l'affidabilità del dispositivo.

L'uso di circuiti stampati Rigid-Flex può ridurre il costo totale del prodotto finale.

A seconda dell'applicazione, il circuito completo Rigid-Flex può essere fabbricato simmetricamente con strati flessibili verso l'interno o asimmetricamente con strati flessibili verso l'esterno
Three kinds of common rigid-flexible PCB

Cosa rende i circuiti Rigid-Flex diversi da Flex?


In un PCB Rigid-Flex, la perforazione e la placcatura vengono elaborate attraverso aree sandwich Rigid-Flex.

In un PCB flessibile con irrigidimento rigido, nessuna placcatura attraverso la parte rigida.

Rigid-Flex è un complesso complesso di parti rigide e parti flessibili. La parte rigida può essere progettata come prodotto HDI.

Struttura a circuiti rigidi multistrato


Due o più strati conduttivi con materiale isolante flessibile o rigido come isolanti tra ciascuno, gli strati esterni possono avere coperture o cuscinetti esposti.

Rigid-Flex ha conduttori sugli strati rigidi, che lo differenzia dai circuiti multistrato con irrigidimenti. I fori passanti placcati si estendono attraverso strati sia rigidi che flessibili (ad eccezione di vie cieche e sepolte).

Fori di accesso o cuscinetti esposti senza coperture possono essere su uno o entrambi i lati; vias o interconnessioni possono essere completamente coperti per il massimo isolamento.

Gli irrigidimenti sono opzionali.

Preventivo istantaneo PCB rigido-flessibile con consegna rapida


Richiedi preventivi per prototipi di circuiti stampati rigidi e flessibili

I circuiti stampati a flessione rigida sono PCB che combinano tecnologie di scheda rigide e flessibili.

Un design PCB rigido-flessibile migliora l'affidabilità delle applicazioni riducendo la quantità di punti di interconnessione. Meno interconnessioni avete su un design, più forte è il vostro circuito stampato, riducendo in definitiva i costi finali del dispositivo o dell'applicazione.

I PCB JingHongYi offrono la migliore qualità di PCB rigidi a singola faccia, a doppia faccia o multistrato.

Perché il PCB rigido flessibile è ampiamente utilizzato?


A causa degli enormi vantaggi del PCB rigido-flessibile, è ampiamente utilizzato nei seguenti prodotti e settori:

  • I requisiti di spazio possono essere ridotti al minimo applicando il 3D
  • Rimuovendo la necessità di connettori e cavi tra le singole parti rigide, è possibile ridurre le dimensioni della scheda e il peso complessivo del sistema.
  • Massimizzando lo spazio, c'è spesso un conteggio inferiore nelle parti.
  • Meno giunti di saldatura assicurano una maggiore affidabilità della connessione.
  • La gestione durante il montaggio è più semplice rispetto alle schede flessibili.
  • Processi di assemblaggio PCB semplificati.
  • I contatti ZIF integrati forniscono semplici interfacce modulari all'ambiente di sistema.
  • Le condizioni del test sono semplificate. È possibile un test completo prima dell'installazione.
  • I costi logistici e di assemblaggio sono significativamente ridotti con le schede Rigid-Flex.
  • È possibile aumentare la complessità dei progetti meccanici, migliorando anche il grado di libertà per soluzioni abitative ottimizzate.

Design PCB rigido flessibile


Diverse applicazioni determinano l'idea progettuale di PCB rigido-flessibile.

Nuovi design di prodotto abbinati a tecnologie di circuito flessibile migliorate hanno introdotto nuove regole di progettazione per PCB rigidi.

Quando si progettano PCB rigidi, pensare in termini di fattori elettromeccanici che influenzano sia il circuito flessibile che la scheda rigida.

Prima di passare alla corretta progettazione di tale PCB, è necessario tenere presente anche alcuni fattori. La tecnologia cambia e si evolve sempre col passare degli anni; questo significa che le persone escogitano nuovi design e metodi per creare un PCB flessibile rigido sono e saranno sempre diversi, quindi non esiste un modo assoluto di creare un PCB flessibile rigido.

Inoltre, a seconda dell'applicazione del flessibile rigido e del suo scopo, il design e il layout possono essere molto diversi dal design standard, quindi tieni presente che lo scopo del PCB può influenzare in modo significativo il design del PCB.

Lo spessore di un PCB rigido rigido è molto soggettivo, poiché a seconda dello scopo della costruzione la differenza può essere minore o incredibilmente significativa. Lo spessore medio della scheda per un PCB Flex rigido può essere compreso tra 0,2 mm e 0,4 mm. 0,2 mm è lo spessore medio di un circuito PCB a strato singolo e 0,4 mm è lo spessore medio di un circuito stampato con quasi 4 strati.
Rigid-Flexible Printed Circuit Board Layout
Quando si progetta un PCB rigido-flessibile, è necessario considerare anche i materiali utilizzati e il gruppo PCB.

Solo quando vengono considerati in modo completo molti fattori per creare un PCB flessibile rigido che sia allo stesso tempo resistente e flessibile. Tutti questi metodi si combinano per creare un circuito efficace ed efficiente.

Tecnologia e processo di produzione rigidi del PCB flessibile


La tecnologia che la maggior parte dei produttori utilizza su un PCB varia in base al produttore, al tipo di PCB e all'efficienza del PCB. L'efficienza del PCB è uno degli attributi unici di un PCB rigido flessibile, poiché a seconda del compito del PCB la tecnologia utilizzata da un designer può differire in modo significativo.
Rigid Flexible Circuit Board Stack UP
Il processo di produzione di ogni PCB inizia con l'accatastamento di vari strati di metallo e altri circuiti stampati. Questa parte del processo è chiamata stack up.

Lo stack up è il processo di posizionamento degli strati per il circuito stampato flessibile rigido. A seconda del circuito flessibile rigido, lo stack up può essere di uno, due o quattro strati, e gli strati aumentano dall'applicazione dell'oggetto così come dai suoi usi.

Fattori che influenzano il costo del PCB rigido-flessibile


Costo rigido PCB PCB, una parola eterna.

Il costo di un PCB flessibile rigido è molto diverso a seconda del tipo di flex rigido che si ottiene e da dove lo si ottiene. Un PCB a flessione rigida può avere da uno a quattro strati di materiali diversi per formare il PCB.

I prezzi di un PCB rigido rigido variano notevolmente a seconda del tipo di PCB desiderato e degli strati che conterrà. Ciò significa che, a seconda del tipo di PCB richiesto, il prezzo aumenterà o diminuirà.

Un altro fattore che compensa il costo del PCB è lo sviluppatore o il produttore. A seconda del produttore, il prezzo può essere ragionevole o assurdo. Tuttavia, questo prezzo elevato è giustificato dalla straordinaria qualità del prodotto e dall'immensa attenzione ai dettagli che il produttore più costoso darà al tuo prodotto.

Elenco prodotti : Rigid Flex PCB
