JingHongYi PCB (HK) Co., Limited

Circuito flessibile (FPC) per Vehicle Navigator (GPS)

Circuito flessibile (FPC) per Vehicle Navigator (GPS)

Tipo di pagamento: L/C,T/T,D/P,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,CIF,EXW,FCA,CPT,CIP
Quantità di ordine minimo: 1 Piece/Pieces

contattaci ora Aggiungi al carrello

Informazioni basilari

    Type: Double Sided Flexible PCB

    Urgent Prototype: 24-48 Hours

    PCB Prototype: 1-3 Days For Shipment

    Application: Automobile PCB

    Tolerance: +0.03mm

    Finished Product Thickness: 0.25mm

    Minimum Borehole: 0.2mm

    Linewidth/spacing: 0.3mm/0.2mm

    Surface Treatment: Immersion Gold 1 Mil

Additional Info

    Pacchetto: Vaccum Package

    produttività: 10000

    marchio: JHY PCB

    Trasporti: Ocean,Air

    Luogo di origine: Cina

    Certificati : ISO9001

Descrizione del prodotto

Circuito flessibile (FPC) per Vehicle Navigator (GPS), PCB per automobili

FPC (circuito flessibile) fornisce energia nell'elettronica automobilistica


FPC è un tipo di circuito stampato con grafica realizzata con materiali flessibili. A causa delle sue dimensioni ridotte, resistenza leggera e alla flessione, le schede flessibili stanno diventando sempre più popolari nell'elettronica automobilistica. Inoltre, l'FPC è stato ampiamente utilizzato in dispositivi di basso livello come luci a LED, cambi, sensori, BMS, schermi di bordo, sistemi di informazione di intrattenimento, ecc.

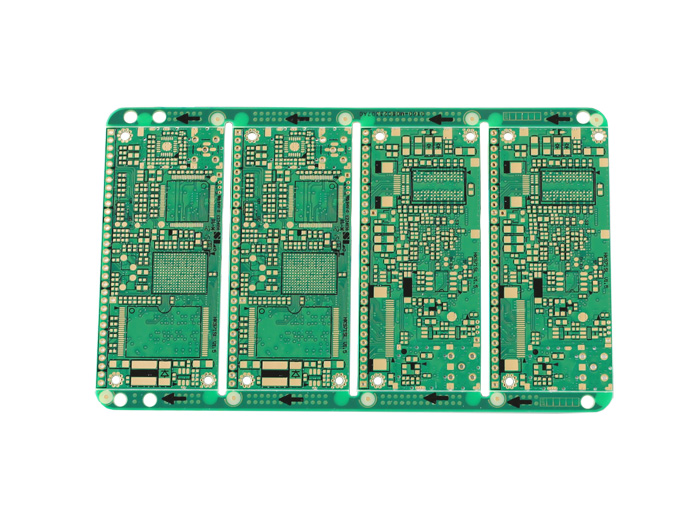

Car Navigator (GPS) PCB

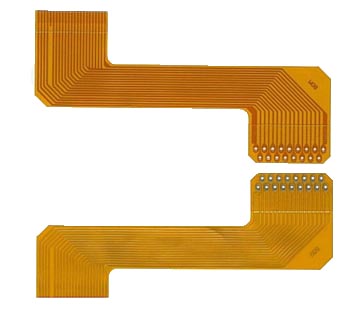

FPC for Vehicle Navigator

Scenario di applicazione PCB flessibile dell'automobile: Controller ECU dell'automobile, controller del motore dell'automobile, controller di potenza dell'automobile, adattatore di alimentazione dell'automobile, quadro strumenti dell'automobile, sensore dell'automobile, tachigrafo, navigazione del veicolo, lampada dell'automobile, collettore di segnale dell'automobile, ecc.

In futuro, la domanda emergente come l'elettronica automobilistica diventerà il principale momento di crescita dell'FPC e il crescente potere dei circuiti flessibili passerà gradualmente alla domanda emergente come l'elettronica automobilistica.

Sotto il forte sostegno della politica nazionale, i nuovi veicoli energetici stanno vivendo una crescita esplosiva. Secondo i dati, le vendite di nuovi veicoli energetici in Cina sono di 38,5 milioni, con un aumento di 4,3 volte rispetto allo stesso periodo dell'anno scorso. La rapida crescita di nuovi veicoli energetici dovrebbe guidare la crescita della domanda elettronica nel modulo batteria, nella trasmissione di potenza, nella pila di ricarica e in altri campi.

Il vigoroso sviluppo di nuovi veicoli energetici ha anche conferito nuova vitalità al mercato dell'elettronica automobilistica. Si prevede che il valore di uscita di FPC nel campo dell'elettronica automobilistica raggiungerà gli 872 milioni di dollari entro il 2022.

Vehicle Navigator (GPS) Flexible Circuit Board
Jinghongyi PCB è un prototipo di PCB professionale e piccola e media impresa di produzione e produzione di PCB.

Il navigatore GPS per automobili prodotto da Jinghongyi PCB è il prodotto più popolare nel settore elettronico negli ultimi anni.

Vivere in questa era di Internet è bello. Anche se vai in un posto strano, fintanto che la tua auto o il tuo telefono cellulare ha la funzione di navigazione, tutti i problemi possono essere risolti.

Come altre schede PCB, le schede dei circuiti di navigazione GPS sono prodotte dal prototipo alla produzione in serie. Ecco i parametri dettagliati di un circuito di navigazione GPS che abbiamo creato.

Foglio: FR-4 multistrato
Spessore piastra: 1,2 mm
Resistenza alla pelatura: 1,5 v / mm
Resistenza di isolamento> 1014_ (normale)
Differenza di posizione dei pori: + 0,1 mm
Diametro minimo del pad: 0,8 mm
Apertura minima: 4mil
Spaziatura minima della larghezza di linea: 0,3 mm * 0,5 mm
Dimensioni specifiche: 49,42 mm * 32,2 mm
Elaborazione: colofonia.


Tutte le imprese attribuiscono importanza alla tecnologia e alla qualità. Per il PCB Jinghongyi, la qualità e la tecnologia non sono "l'oggetto" da promuovere. È l'incarnazione della "visione del valore futuro" del PCB Jinghongyi stesso.


Tutte le imprese attribuiscono importanza alla tecnologia e alla qualità. Per il PCB Jinghongyi, la qualità e la tecnologia non sono "l'oggetto" da promuovere. È l'incarnazione della "visione del valore futuro" del PCB Jinghongyi stesso.


La produzione FPC di PCB Jinghongyi, con qualità del prodotto, promette ai clienti.

La qualità della tecnologia PCB Jinghongyi è stata riconosciuta non solo nel mercato interno ma anche nel mercato globale. La tecnologia Jinghongyi PCB sta diventando il leader del settore FPCB. In futuro, Jinghongyi PCB diventerà un'impresa globale che svolge un ruolo di primo piano nel mercato dell'industria FPCB basato su eccellenti risorse umane, strutture di produzione di prim'ordine e competitività di qualità leader.

PCB flessibile su un lato

L'FPC a lato singolo è la forma più semplice di PCB flessibile, che forma un tipo di circuito su substrato su un lato Film con foglio di rame conduttivo o alluminio. Solitamente utilizzato come ables per il collegamento di dispositivi e dispositivi e SubBoard per il collegamento con la scheda principale.

PCB flessibile doppio lato

La lamina di rame viene utilizzata su entrambi i lati del film di base e attraverso i fori Via vengono utilizzati per formare il più comune circuito flessibile FPC a doppia faccia.

PCB flessibile multistrato

FPC multistrato si riferisce ai prodotti FPC con più di tre strati di circuiti stampati flessibili. Con la tendenza dell'alta funzionalità e dell'alta densità della tecnologia elettronica, Fine Patterns e Laser Via Hole stanno diventando più piccoli e leggeri. Il livello di applicazione della scheda principale e della scheda touchscreen per i prodotti mobili generali è gradualmente migliorato.

RFPCB PCB rigido-flessibile

Rigid-Flex PCB è il PCB che offre i vantaggi di PCB rigido e PCB flessibile. Al fine di realizzare la connessione del connettore tra le schede, è PCB integrato. Al momento, viene solitamente utilizzato nel modulo videocamera e anche nella scheda madre integrata. Il processo Laser Via Hole è ampiamente utilizzato.



Vantaggi del circuito flessibile


I circuiti stampati flessibili sono circuiti stampati costituiti da substrati isolanti flessibili, che presentano molti vantaggi rispetto ai circuiti stampati rigidi.

1. Piegatura libera, avvolgimento e piegatura, disposizione arbitraria in base ai requisiti di layout dello spazio e movimento ed espansione arbitraria nello spazio tridimensionale, in modo da ottenere l'integrazione dell'assemblaggio dei componenti e del collegamento dei fili;

2. Il volume e il peso dei prodotti elettronici possono essere notevolmente ridotti utilizzando FPC, che è adatto allo sviluppo di prodotti elettronici in direzione di alta densità, miniaturizzazione e alta affidabilità. Pertanto, FPC è stato ampiamente utilizzato in ambito aerospaziale, militare, comunicazioni mobili, computer portatili, periferiche per computer, PDA, fotocamere digitali e altri campi o prodotti.

3. FPC ha anche i vantaggi di una buona dissipazione del calore e saldabilità, facilità di montaggio e bassi costi complessivi. Il design della combinazione soft-hard compensa anche la leggera carenza di substrati flessibili nella capacità portante dei componenti in una certa misura.


Principali materie prime di FPC


Le sue principali materie prime sono giuste: 1, materiale di base, 2, film di copertura, 3, rinforzo, 4, altri materiali ausiliari.

1. substrato

1.1 Substrato di gomma

Esistono tre parti principali del materiale di base adesivo: foglio di rame, colla e PI. Esistono due tipi di materiale di base su un solo lato e materiale di base su due lati. Solo un lato della lamina di rame è un materiale di base su un solo lato e due lati della lamina di rame sono un materiale di base su due lati.

1.2 Substrato senza gomma

Il materiale di base senza colla è il materiale di base senza lo strato di colla. Rispetto al normale materiale a base di colla, ha meno strato di colla centrale, solo lamina di rame e PI. Presenta una stabilità dimensionale più sottile, migliore, maggiore resistenza al calore, maggiore resistenza alla flessione, migliore resistenza chimica e altri vantaggi rispetto al materiale a base di colla. Ora è stato ampiamente utilizzato.

Lamina di rame: attualmente, lo spessore della lamina di rame comune ha le seguenti specifiche: 1 OZ, 1 / 2OZ, 1 / 3OZ. Ora viene introdotta la lamina di rame più sottile con uno spessore di 1/4 OZ. Ma al momento, questo tipo di materiale è stato utilizzato nel nostro paese e viene utilizzato nella linea ultra fine (la larghezza e la spaziatura della linea sono inferiori a 0,05 MM). Con le crescenti esigenze dei clienti, questo tipo di materiale sarà ampiamente utilizzato in futuro.

2. Film di copertura

Ci sono tre parti principali: carta di rilascio, colla e PI, che sono solo colla e PI nel prodotto finale. La carta di rilascio verrà strappata durante il processo di produzione e non verrà più utilizzata (sulla sua colla protettiva sono presenti corpi estranei).

3, rinforzare

Per l'uso specifico di materiali FPC, utilizzare in una parte specifica del prodotto per aumentare la resistenza del supporto, compensare le caratteristiche più "morbide" dell'FPC.

Al momento, esistono diversi tipi di materiali di rinforzo comunemente usati come segue:

1) Rinforzo FR4: i componenti principali sono il tessuto in fibra di vetro e la resina epossidica, che sono gli stessi dell'FR4 utilizzato nel PCB.

2) Rinforzo della lamiera di acciaio: composizione dell'acciaio, con forte durezza e resistenza del supporto;

3) Rinforzo PI: lo stesso del film di copertura, ci sono tre parti di PI e carta incollata, ma lo strato PI è più spesso, che può essere prodotto proporzionalmente da 2MIL a 9MIL.

4. Altri materiali ausiliari

1) Colla pura: questa pellicola adesiva è una specie di pellicola adesiva acrilica termoindurente, che consiste di carta protettiva / pellicola protettiva e uno strato di colla. Viene utilizzato principalmente per pannelli di laminazione, pannelli per incollaggi morbidi e pannelli di rinforzo in FR-4 / lamiera d'acciaio.

2) Pellicola protettiva elettromagnetica: incollare sulla superficie della scheda per schermare.

3) Foglio di rame puro: solo foglio di rame, utilizzato principalmente per la produzione di pannelli cavi.

Esistono sei tipi di FPC:


A. Circuito flessibile unilaterale: solo un lato ha un circuito.

B. PCB flessibile a doppia faccia: ci sono circuiti su entrambi i lati.

C. Scheda PCB flessibile scavata: nota anche come scheda finestra.

D. Scheda PCB flessibile a strati: circuiti a due facciate (separati).

E. Scheda PCB flessibile multistrato: due o più strati.

F. PCB flessibile-rigido: prodotti che combinano PCB flessibile con PCB rigido.


Al momento, siamo il principale fornitore di circuiti flessibili per apparecchiature intelligenti. Inoltre, produciamo anche circuiti flessibili per stazioni base 5G, PCB ad alta frequenza , PCB ad alta velocità , PCB a radiofrequenza , PCB ad alta precisione e Assemblaggio di circuiti flessibili .



Capacità di produzione di PCB flessibile

Scopri di più sul PCB JHY esplorando la capacità di produzione del PCB flessibile di seguito. Possiamo fare più di quanto tu possa immaginare.

Items Manufacturing Capability
PCB Layers 1 - 8layers
Laminate DuPont PI, Shengyi PI
Maximum PCB Size(Length x Width) Single Sided PCB 480*4000mm
Double Sided PCB 480*1800mm
Multilayers 236*600mm
Minimum Board Thickness Single Sided PCB 0.05mm+/-0.02mm
Double Sided PCB 0.08mm+/-0.02mm
Multilayers As per Gerber
Finished Board Thickness  1-6L 0.05mm-0.6mm
8L 1.6mm
Min Tracing/Spacing Copper Thickness 1/3 oz:                0.076mm/0.076mm   (1-6L)
0.05mm/0.05mm       (8L)
Copper Thickness 1/2 oz: 0.076mm/0.076mm   (1-6L)
0.06mm/0.06mm       (8L)
Copper Thickness 1oz: 0.1mm/0.1mm           (1-6L)
0.065mm/0.065mm       (8L)
Min. Annular Ring 4mil
Minimum Hole Size 1-6L 0.2mm(8mil)  (CNC)
8L 0.15mm(CNC)
Solder Mask Color Green, White, Blue, Black, Red, Yellow
Solder-stop coating---Coverlay PI and PET film
Silkscreen Color White, Black, Yellow
Surface Finish OSP
e HASL
ENIG(Electroless NickLead-Freeion Gold) Ni thickness:2-6um
Au thickness:0.025-0.05um
Flash Gold Ni thickness:2-8um
Au thickness:0.025-0.15um
Immersion Tin Tin thickness:0.5-1um
PlatingTin  Tin thickness:1-10um
Laser cuPunching
Special technologies Peelable solder mask
Gold fingers
Stiffener (only for PI/FR4 substrate)
Impedance Control+/-10%
Rigid Flex PCB
