JingHongYi PCB (HK) Co., Limited

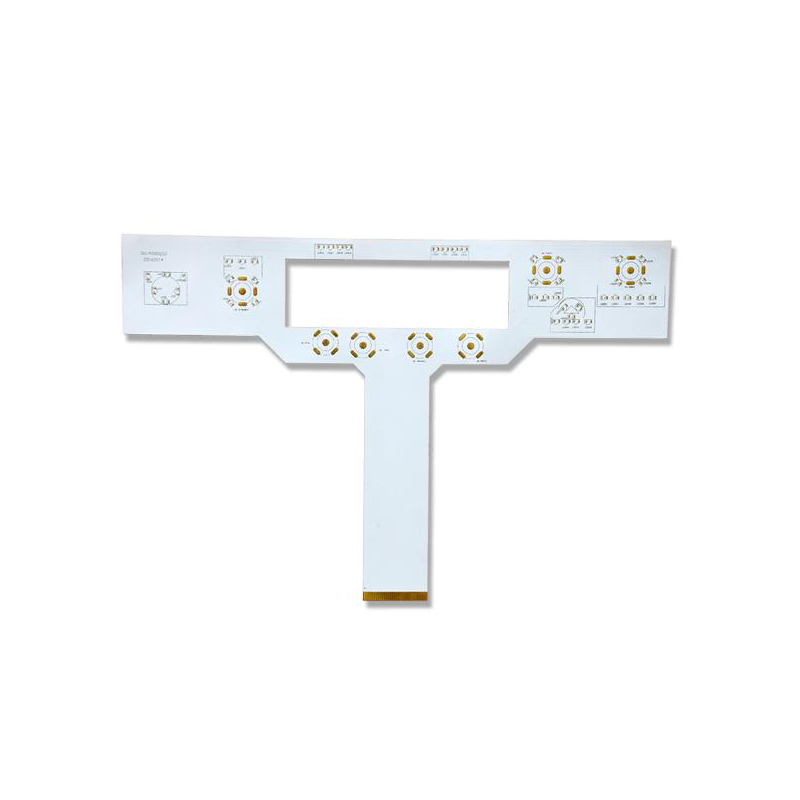

Circuito LED della barra della lampada FPC

Circuito LED della barra della lampada FPC

Tipo di pagamento: L/C,T/T,D/P,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,CIF,EXW,FCA,CPT,CIP
Quantità di ordine minimo: 1 Piece/Pieces

Aggiungi al carrello

Informazioni basilari

    Tolerance: +0.03mm

    Thickness Of Finished Product: 0.23mm + 0.03mm

    Process Requirements: White Oil

    Surface Treatment: Immersion Gold

    Delivery Date: 24-48 Hours For Urgent Sample/1-3 Days For Sample Delivery

    Product Application: LED Lamp Bar PCB

    Type: FPC Single Sided Circuit Board

    Reinforcement: Gold Finger 0.12mm PI Reinforcement

Additional Info

    Pacchetto: Pacchetto sotto vuoto

    produttività: 10000

    marchio: JHY PCB

    Trasporti: Ocean,Air

    Luogo di origine: Cina

    Certificati : ISO9001

Descrizione del prodotto

Se sei alla ricerca di un produttore di PCB flessibile o PCB LED (scheda PCB flessibile a strisce LED, PCB LED Flex, PCB flessibile per LED) , siamo esattamente il produttore di cui hai bisogno. Jinghongyi PCB, con sede a Shenzhen, in Cina, è impegnata nella produzione e produzione di vari PCB. Ha una ricca esperienza e una forte capacità produttiva. Al momento, abbiamo fornito servizi di produzione e assemblaggio PCB di alta qualità a clienti in tutto il mondo, come Canada, Brasile, Australia, Giappone, Australia, Italia, Gran Bretagna, Polonia, Ucraina e altri paesi.


FPC LED lamp bar PCB


Il circuito LED è una sorta di circuito stampato, il LED flessibile della lampada FPC è uno di questi. Rispetto al circuito stampato in fibra di vetro FR-4, il PCB del substrato in alluminio a LED è stampato sulla superficie del materiale in alluminio con una migliore conduttività termica, quindi salda i componenti elettronici su di esso. La dissipazione del calore del PCB del substrato in alluminio a LED è migliore e il suo campo di applicazione è più ampio.

In particolare, il LED PCB è un importante componente elettronico, il supporto di componenti elettronici e il fornitore di connessioni elettriche di componenti elettronici. Allo stato attuale, durante l'installazione e il trasporto di circuiti stampati a LED, sono facili da danneggiare e rompere, con conseguente spreco di materiali. Soprattutto i circuiti stampati a LED con grandi substrati in alluminio. Allo stesso tempo, con l'aumento dei componenti elettronici, l'effetto di raffreddamento delle schede PCB LED sta peggiorando, con conseguente instabilità delle prestazioni e danni prematuri dei prodotti. In molti scenari applicativi, come le luci a LED, a volte utilizziamo PCB flessibile, che può essere molto utile per successive installazioni e trasporti, poiché i circuiti stampati flessibili hanno una buona flessibilità, possono essere piegati nella forma desiderata.


Scheda PCB flessibile prototipo


I prototipi sono la spina dorsale di qualsiasi progetto PCB flessibile. Che tu sia un appassionato di PCB o un ingegnere di alta tecnologia che lavora su un'applicazione militare che richiede un circuito flessibile, è necessario un prototipo di circuito flessibile per testare il dispositivo per garantire che il design funzioni e funzioni correttamente prima dell'inizio della produzione.


Ottieni la scheda prototipo del circuito flessibile di cui hai bisogno


costruiamo ogni circuito flessibile personalizzato su specifica del cliente.

Ogni ordine di scheda di circuito flessibile online passa attraverso una revisione del progetto nel nostro dipartimento di ingegneria per garantire la producibilità del design flessibile del PCB e l'affidabilità dei dati gerber.


Circuiti flessibili prototipo a basso costo


Offriamo prototipi di circuiti stampati flessibili a basso costo che possono essere ordinati online 24 ore su 24, 7 giorni su 7, con una varietà di tempi di consegna. Senza quantitativi minimi d'ordine, puoi ordinare online i tuoi prototipi di PCB flessibili e averli in meno di 7 giorni con le nostre soluzioni PCB a rotazione rapida disponibili. Dovrai pagare gli utensili una sola volta quando sposti la progettazione del circuito flessibile in produzione.

Definito PCB flessibile


Un PCB flessibile o FPCB è una disposizione modellata di circuiti stampati e componenti che utilizza materiale a base flessibile con o senza copertura flessibile. Questi assiemi elettronici flessibili possono essere fabbricati utilizzando gli stessi componenti utilizzati per circuiti stampati rigidi, ma consentendo alla scheda di conformarsi alla forma desiderata (flessibile) durante la sua applicazione.

Applicazioni flessibili PCB / FPCB


Gli FPCB sono ampiamente utilizzati nella tecnologia e nell'elettronica di tutti i giorni oltre a componenti completi complessi di fascia alta. Alcuni dei più importanti esempi di circuiti flessibili L'utilizzo della scheda è nei moderni dispositivi elettronici portatili, dispositivi, unità disco fisso e stampanti desktop.

I circuiti flessibili sono inoltre ampiamente utilizzati in altre applicazioni e settori, tra cui:


  • comunicazioni
  • Elettronica di consumo
  • Settore automobilistico
  • Medico
  • Industriale
  • Aerospaziale
  • Militare
  • Trasporti

Nel trasporto sono ampiamente utilizzati a causa della loro migliore resistenza alle vibrazioni e ai movimenti.


Prototipo di produttore flessibile di PCB

PCB Factory TourPCB Factory Tour


Capacità di produzione di PCB flessibile

Scopri di più sul PCB JHY esplorando la capacità di produzione del PCB flessibile di seguito. Possiamo fare più di quanto tu possa immaginare.

Items Manufacturing Capability
PCB Layers 1 - 8layers
Laminate DuPont PI, Shengyi PI
Maximum PCB Size(Length x Width) Single Sided PCB 480*4000mm
Double Sided PCB 480*1800mm
Multilayers 236*600mm
Minimum Board Thickness Single Sided PCB 0.05mm+/-0.02mm
Double Sided PCB 0.08mm+/-0.02mm
Multilayers As per Gerber
Finished Board Thickness  1-6L 0.05mm-0.6mm
8L 1.6mm
Min Tracing/Spacing Copper Thickness 1/3 oz:                0.076mm/0.076mm   (1-6L)
0.05mm/0.05mm       (8L)
Copper Thickness 1/2 oz: 0.076mm/0.076mm   (1-6L)
0.06mm/0.06mm       (8L)
Copper Thickness 1oz: 0.1mm/0.1mm           (1-6L)
0.065mm/0.065mm       (8L)
Min. Annular Ring 4mil
Minimum Hole Size 1-6L 0.2mm(8mil)  (CNC)
8L 0.15mm(CNC)
Solder Mask Color Green, White, Blue, Black, Red, Yellow
Solder-stop coating---Coverlay PI and PET film
Silkscreen Color White, Black, Yellow
Surface Finish OSP
e HASL
ENIG(Electroless NickLead-Freeion Gold) Ni thickness:2-6um
Au thickness:0.025-0.05um
Flash Gold Ni thickness:2-8um
Au thickness:0.025-0.15um
Immersion Tin Tin thickness:0.5-1um
PlatingTin  Tin thickness:1-10um
Laser cuPunching
Special technologies Peelable solder mask
Gold fingers
Stiffener (only for PI/FR4 substrate)
Impedance Control+/-10%
Rigid Flex PCB


Spedizione PCB

JHY PCB offre metodi di spedizione flessibili per i nostri clienti, è possibile scegliere uno dei metodi di seguito.

Shipment

Processo di spedizione
Dopo la produzione e i test, i tuoi ordini PCB verranno inviati al nostro reparto spedizioni. In qualità di produttore di PCB a rotazione rapida, il reparto spedizioni JHY PCB spedirà rapidamente il tuo PCB senza alcuna attesa.
Modo di imballaggio del PCB JHY

  • Utilizzare un sacchetto per vuoto per PCB professionale, con essiccante all'interno. Vuoto completamente compresso.
  • Incolla l'etichetta e il segno RoHs. Utilizzare di nuovo un secondo sacco a vuoto per proteggere nuovamente le schede, sotto vuoto, assicurarsi che non vi siano eccezioni.
  • Il rapporto di microsection e la scheda di collaudo dello stagno sono riuniti insieme al PCB in scatole. Il COC (Certificato di conformità) verrà inviato al cliente via e-mail in PDF.
  • Diversi strati di EPE spesso (Espandere un ampio poliefirene) sono riempiti completamente negli spazi tra PCB e cartoni. Lo spessore di 1 strato EPE è di 10 mm.
  • L'imballaggio neutro è adottato se nessun requisito speciale. Cartoni resistenti e spessi (spessore: 10 mm, 7 strati). Diverse dimensioni di cartoni sono progettate per soddisfare la domanda di diverse dimensioni di PCB. Tutti i pacchi rientrano nel limite di peso dei cartoni. Per ordini di produzione in serie, non superare normalmente 21 kg per cartone.
  • Tutti i cartoni sigillati con nastro adesivo resistente devono essere sigillati due volte in modo da renderli più durevoli.
  • La reggia solida in PP / PET viene utilizzata all'esterno dei cartoni.
  • Il marchio di spedizione, il marchio fragile e l'etichetta del codice postale sono tutti incollati in modo chiaro.
Qualunque cosa facciamo o qualunque cosa pensiamo è assicurarsi che le schede vengano spedite al cliente in modo sicuro e rapido.
Come spedire il tuo PCB?
  • In primo luogo, il reparto spedizioni JHY PCB stamperà l'indirizzo e la fattura dell'ordine.
  • In secondo luogo, JHY PCB imposterà le informazioni sulla spedizione sul sito Web della società di logistica.
  • In terzo luogo, il personale della società di logistica ritirerà il pacchetto da JHY PCB e lo spedirà a voi.
Termine di spedizione
Allo scopo di migliorare il servizio clienti e soddisfare la domanda dei clienti, JHY PCB fornisce i seguenti metodi di spedizione.

JHY PCB ha esperienza nell'esportazione. Per i prototipi di PCB e gli ordini di PCB di volume medio-piccolo, abbiamo buoni rapporti a lungo termine con lo spedizioniere, come la compagnia espressa internazionale DHL, FedEx, TNT, UPS. Per ordini di produzione in serie, abbiamo una compagnia di spedizioni famosa e affidabile per il supporto.


FAQ

Q1: qual è la quantità minima dell'ordine?
A: Il nostro MOQ è di 1 PC.
Q2: accettate il design PCB con schede diverse su un pannello?
A: Certo, possiamo fare diverse schede sullo stesso pannello.
Q3. I miei file Gerber sono sicuri?
A: Proteggiamo la proprietà intellettuale per i clienti nell'intero processo. Tutti i documenti dei clienti non vengono mai condivisi con terze parti.
Q4: cosa è necessario per il preventivo?
A: Quantità, file Gerber PCB, Requisiti tecnici (materiale, spessore della scheda, finitura della superficie, spessore del rame, colore della maschera di saldatura, colore della serigrafia, ...)
Q5. Come quotare i costi di spedizione?
A: Il costo di spedizione è determinato dal modo di spedizione (nome dello spedizioniere, giorni di consegna), destinazione, peso e dimensioni dei pacchi. Se usi il tuo spedizioniere, ti preghiamo di informarci.
